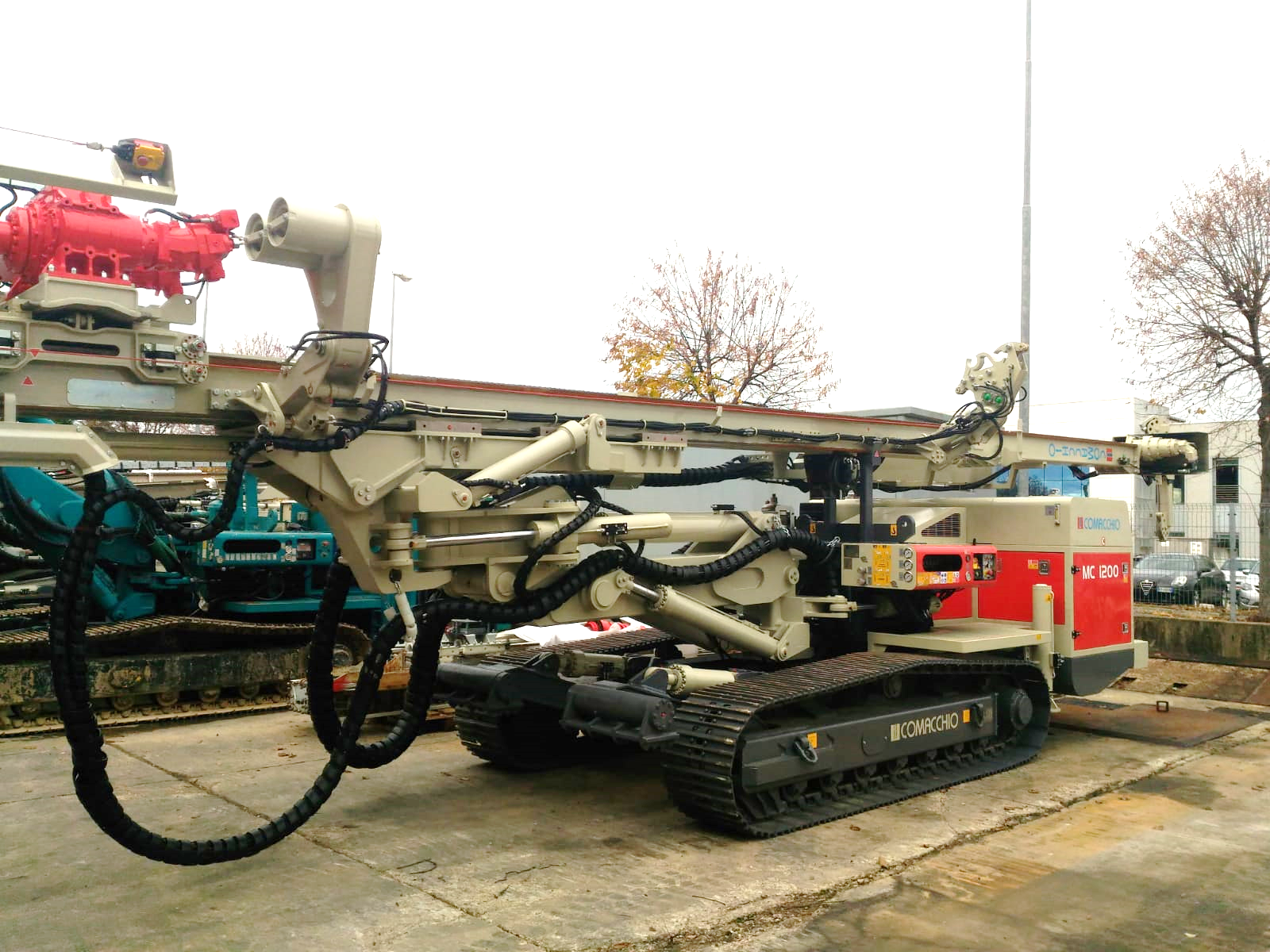

Гидравлическая буровая машина на гусеничном шасси MC 1200.

• Гусеницы BERCO стального типа.

• Гусеничная база - 2.900 мм

• Макс.ширина - 2.500 мм

• Ширина башмака - 500 мм. (тройные грунтозацепы)

• Макс.преодолеваемый уклон - 36 %

• Макс.скорость - 1,5 км/ч

• Два гидравлических домкрата установленных сзади и спереди

• Поворотное устройство для бокового поворота стрелы+/-25°

• Гидравлический привод стрелы с наклоном+45° и –25°

• Опорно-соединительное устройство мачты запатентованной системы.

• Цилиндр скольжения мачты с рабочим ходом1500 мм.

• Линия 1 1/2” подходит для максимального рабочего давления 100 бар

• Кабельный дистанционный пульт для функций передвижения.

• Стационарная панель управления для функций позиционирования.

• Панель управления бурением расположена на поворотной консоли

• Цвета:  Машина серый GREY RAL 7032  Детали красный RED RAL 3020.-

• ВЕС (ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ): 22.000 ÷ 24.000 кг


 Машина с маркировкой ЕС, по нормам 2002 года

• Устройства безопасности и предупреждающие наклейки на машине.

• Защитная клетка безопасности на мачте с системой блокировки

• Система ограничивающего операционного режима (ROM)

• Специальный защитный режим для специфических обстоятельств.

• Идентификационная табличка с маркировкой ЕС

• Декларация соответствия ЕС


Гидравлическая силовая станция DEUTZ BF6M

• Шестицилиндровый турбированный дизельный двигатель с интеркулером и непосредственным впрыском DEUTZ BF6M 2012C, 155 кВт (210 л.с.) при 2500 об/мин, используемая мощность 132 кВт (180 л.с.) при 2300 об/мин.

• Уровень вредных выбросов UE 97/68 Step II – EPA offroad Tier 1

• Сдвоенный аксиально-поршневой насос переменной производительности.

• Трёхсекционный шестерёнчатый насос

• Гидравлический бак ёмкостью 400 л

• Топливный бак ёмкостью 350 л.

Мачта модульная, из двух элементов, НОВАЯ

• Подача каретки роликовой цепью.

• Поддержка шлангов направляющей цепью.

• Номинальное усилие подачи                    8.000 даН
• Номинальное усилие извлечения             8.000 даН


• Тип мачты D

• Полная длина мачты 9.550 / 12.550 мм Ход вращателя 7.200 / 10.200 мм

Каретка вращателя НОВАЯ

• Система смещения вращателя в сторону обеспечивает проход 360 мм

Крепёжная плита каретки для вращателя R2000 НОВАЯ

Вращатель R2000 НОВЫЙ

• Сквозной проход вращателя без шпинделя ø 120 мм


• Передач  3

• Макс.момент даНм    2000

• Макс.скорость об/мин  250

Комплект плавающего шпинделя для вращателя R2000 НОВЫЙ

• Комплект плавающего шпинделя с пружинным амортизатором, внутренняя резьба 4” ½ API REG, соединение для вертлюга CTA 30

Вертлюг вода-воздух (Верхняя установка) НОВЫЙ

• Тип CTA 31 – Соединение 2” для бентонитового раствора

Гидравлическая разводка для Гидравлического ударника

• Включает гидравл. контур 90 л/мин – 170 бар

Гидравлический поворотный (раскручивающий) зажим с извлекателем обсадной трубы “ПАТЕНТ” НОВЫЙ

• Усилие зажима                                      180 Bar   -   340  кН

• Момент поворота (раскручивания)       7.000 даНм

• Усилие извлечения                                10.000 даН

• Ход извлечения                                      1000 мм

• Диапазон зажима: 45 – 365 мм

Клапан для регулировки усилия зажимов

2000 кг гидравлическая лебёдка

• Включает крановый блок, трос длиной 30 м, крюк и датчик пустого барабана

• Макс. усилие 2000 кг канатоёмкость 50 м., Скорость 30 м./мин., трос Ø 10 мм.

Смазчик для погружного пневмоударника D.T.H.

• Ёмкость 8,5 л., проходное сечение 2” , макс.давление 26 бар

Электро-гидравлический воздушный запорный клапан

Устройство задержки времени для технологии JET (НОВОЕ)

• Два таймера, датчик приближения, со звуковым/световым сигналом на панели управления за 1 м до конца хода, автомат. остановочное устройство с концевым датчиком конца хода, электро-клапан для автоматического подъёма и система безопасности на открытие зажимного патрона (чака)

Гидравлический зажимной патрон

• Макс. Проходной диаметр: ø 90 мм

Удлинители мачты для jet grouting

• Решетчатые, телескопического типа для комбинации с мачтой с раб. ходом вращателя 10.200 мм с доп. противовесом. 3 элемента длиной 5 м.
• Полная высота мачты 26,8 м – Чистая глубина бурения 23 м

• Мин. поддерживаемый диам: ø 76 мм макс. поддерживаемый диам: ø 168 мм

• Длина штанги: 4.500 мм с ходом подачи мачты 7.200 мм

• Длина штанги: 6.000 мм с ходом подачи мачты 10.200 мм

• Один комплект направляющих вкладышей на выбор

Базовое радиоуправление для функций передвижения НОВАЯ

Для функции передвижения и бурения, в комплекте с безопасной консолью и кабелем для работы в случае проблем с радиоуправлением

Настройка функций для радиоуправления НОВОЕ

Функции карусельного погрузчика на радио пульте НОВОЕ
